实用型分条复卷机

实用型分条复卷机

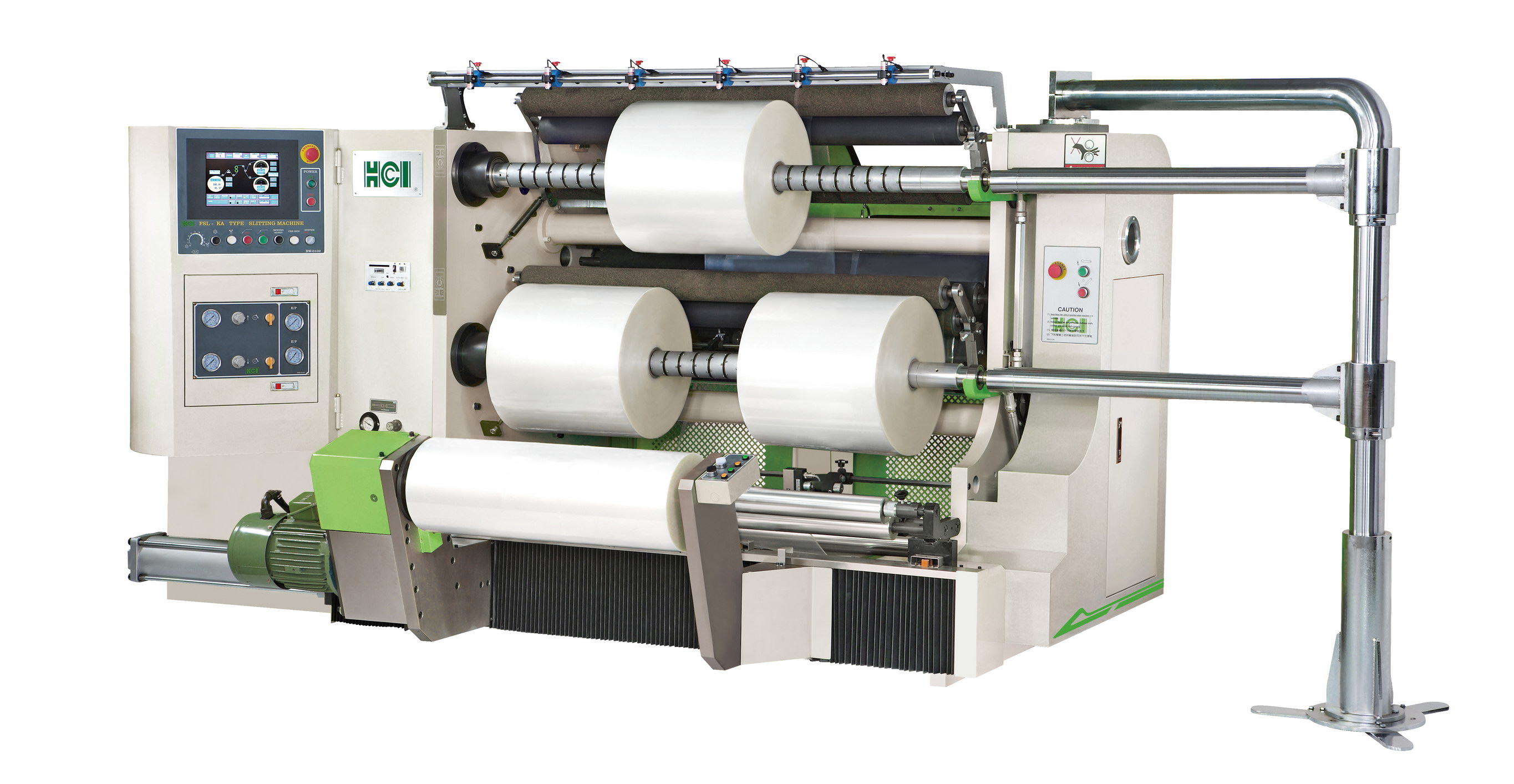

FSL-KA 实用型分条复卷机

商品型号: FSL-KA

华周新研发之分条复卷机专为各种软性包装材料设计如玻璃纸、PET、OPP、CPP、PE、PS、PVC及电脑防伪标签、电子电脑、光学机材、膜卷、箔卷、各种纸卷,胶卷及印刷后之各种材料之分条作业。

商品特点:
  • 整体式结构
    紧密的机身结构设计使机台空间最小化;放料及收卷同侧所有操作可于机台前方完成。
    加大放、收料直径规格,放料直径可达800mm、收料直径可达500mm;减少换料次数增加机台应用范围。
  • 无轴式空压夹取原料座
    无轴式空压夹取原料座
    原料臂之开合采马达配合线性滑轨控制;左、右原料臂可各别独立带动。可特别针对原料边缘严重不齐之情形进行大幅度修正。
    配备空压夹头,夹取原料快速。
    原料夹头可快速更换不同尺寸。
    配备原料座远端控制面板,上料简便单人即可完成。
    配备一组可调整式铝轮,可改善原料因厚薄不均而产生之皱纹。
  • 原料纠偏装置
    原料座可水平移动,移动之距离为左、右各70mm。即使原料边缘不良也能确保分条位置精确。纠偏装置有两种模式可供选择使用:1.寻边导正 2.寻印刷线导正
  • 三马达卷取系统
    三马达卷取系统
    三颗独立马达分别控制主传动轮、上收料轴及下收料轴。
    上、下收料轴之收卷张力及材料厚度可做独立控制及调整。
    收卷方向可依操作需求随时更换正收、反收或上、下轴反向收卷。
  • 原料自动张力控制
    原料自动张力控制
    透过装置于铝轮上之张力检出器,回授实际作业之张力给微电脑控制系统;系统会与设定值做比较,自动增加或减少张力,以维持稳定之放料张力输出。
  • 主传动胶压轮
    透过气动式胶压轮可将放料张力及收料张力完全分离,并且避免原料刮伤及打滑。
  • 双分条系统
    双分条系统
    平刀及圆刀可同时装配于机台,独立使用或共享,更换分条模式快速简单。
    沟轮采分段式套筒设计可直接套入下刀轴使用,免除以往需将整支下刀轴取出更换所花费之时间。
    设计有上刀轴导轨方便上圆刀安装。
    下圆刀轴采回旋式设计,如欲更改分切宽度只需将下圆刀轴拉出所有动作可在机台上完成大幅减少排刀时间。
    分条区域设置护盖防护避免人员受伤,CE机种配备Interlock Switch作业中如遇异常开启将立即切断电源。
  • 废边处理系统
    配备废边风车可直接将废料吹出机台外。
    可选购FDS-V500废边卷取机搭配使用。
  • 静电消除装置
    静电消除棒可有效消除薄膜因复卷所产生之静电。
  • 雷射对纸管装置(选购)
    雷射对纸管装置
    利用雷射光线导引纸管定位,只需几秒时间就可以定位纸管,大幅缩减作业重置时间;雷射光线可直接投射于收料轴上提升纸管及薄膜边缘对齐品质。
  • 华周滑差轴卷取技术(专利品:131681)
    华周滑差轴卷取技术
    自动收料张力演算控制;采用华周研发精密磨擦式卷取环及自动侧压补偿张力系统,两个完全独立的卷取马达,收料张力由全自动气压控制及卷径系统控制,使收料张力平稳操作者无需依速度和直径的递增去调整张力,完全由初始设定之张力值及回授系统自动控制起始及最终张力。
  • 气压式收料压轮
    气压式收料压轮
    配备两组气压式自动升降压轮确保分条后的收卷品质。
  • 成品卸料架
    成品卸料架
    提供较大直径之成品简便及有效率之操作并节省下料时间。
  • 微电脑控制系统
    微电脑控制系统
    采用工业级(IPC)微电脑控制系统提供精确及稳定之控制功能。
    彩色触控式液晶萤幕,简洁图形显示。
    对话式参数设定环境,免除繁复设定即可启动作业。
    张力控制模式-自动/手动功能。
    两种收卷张力控制模式-收卷电流/收卷速度模式。
    收料张力自动递增功能。
    上、下收料轴反向卷取功能。
    张力试算功能。
    异常检测功能-无料预警及断料自动停车功能。
    收卷米数到达及收卷直径到达自动停车功能。
    参数记忆功能,包含原料厚度、初始直径、放料及收料张力等等常用参数。
检视完整表格
规格FSL-KA1300 分条复卷机
机械速度 [m/min] 300
原料纸管内径 [mm] 76 / 3" or (152 / 6"选购)
原料宽度 [mm] 320-1300
最大原料直径 [mm] 800
放料张力控制 张力检出器+马达
原料纠偏系统 印刷线 / 边
纠偏系统可移动范围 [mm] +/- 70
分条方式 平刀沟轮 / 圆刀
分条废边 吹出式废料风车
收料纸管内径 [mm] 76 / 3"
最小分条宽度 [mm] 50
最大收料直径 [mm] 500
收料张力控制 华周滑差轴卷取技术(侧压型)
